Компрессор 402ВП-4/220

Компрессор 402ВП-4/220 - общая информация

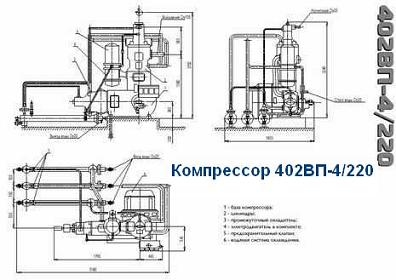

Поршневой компрессор 402ВП-4/220 состоит из основой базы, промежуточных и концевых газоохладителей, в состав которого входит система автоматического управления установки, а также системы контроля и защиты. Данный поршневой компрессор 402ВП-4/220 выполнен в виде стационарной поршневой машины, является крейцкопфным и имеет пять ступеней сжатия, выполненный на угловой базе. На данном компрессоре применяется водяное охлаждение. В компрессор включены такие узлы: база, цилиндры, система охлаждения и электродвигатель. В состав базы входят унифицированные узлы кривошипно-шатунного механизма (состоит из крейцкопфа, шатуна и коленчатого вала), рама, блок смазки механизма движения и смазочная станция.
Компрессор 402ВП-4/220 выполнен на чугунной литой раме в виде коробчатой формы, в которой присутствуют внутренние ребра жесткости и усиления. Сверху на раме компрессора расположены люки с закрывающимися крышками, через которые можно получить доступ к механизмам вращения. В нижней части рамы расположен резервуар для масла. В поперечных ребрах есть специальные отверстия, предназначенные для установки крейцкопфных чугунных гильз, которые играют роль направляющих для крейцкопфов. Штампованный стальной коленчатый вал устанавливается на подшипники скольжения. С одного конца вала расположен ротор электрического двигателя, на торце закреплен фланец, в котором присутствует отверстие, с помощью которого можно поворачивать вал компрессора. С другой стороны вала находится шестерня, которая передает вращение валу. Соединение крейцкопфа с шатунами осуществляется при помощи запрессовки пальцев, изготовленных из стали.
Закрепление в гнездах всасывающего и нагнетательного клапана происходит при помощи нажимного стакана и упорных болтов или нажимных шпилек с гайками. Высокий уровень уплотнения достигается благодаря паронитовым прокладкам, поршни в данном компрессоре дифференциальные и изготовлены из стали, чугуна или алюминия, а поршневые кольца изготовлены из чугуна. В раме компрессора встроен односкоростной асинхронный электрический двигатель.
Для смазки в компрессоре присутствуют две независимые системы. Система низкого давления подает масло к механизмам базы компрессора, а система высокого давления подает масло в рабочие цилиндры. В систему низкого давления масло заливают через крышку люка в нижний отдел рамы, из которого оно передается в блок смазки, а затем к внутреннему каналу коленчатого вала, в котором есть подводы, через которые масло попадает на кривошипные шейки и шатуны. В системе высокого давления масло заливают в смазочную станцию, через которую с помощью плунжерного насоса оно передается к цилиндрам и распределяется по всей поверхности.

Система автоматики и охлаждения компрессора 402ВП-4/220

На компрессорах серии 402ВП-4/220 используется водяная система охлаждения, не замкнутая и с вентилем для регулировки. Иногда, по желанию клиента, изготавливаются специальные компрессоры, в которых система охлаждения замкнута, газоохладитель представляет собой цилиндрический кожухотрубный сосуд, в котором установлены оребреные трубы, продольно, функцию удаления из сжимаемого воздуха масла и влаги выполняют влагомаслоотделители.
Система автоматики компрессора 402ВП-4/220 выполняет функцию защиты, управления контроля параметров. Эта система состоит из нескольких составляющих, и при необходимости осуществляет аварийную остановку компрессорной станции в таких случаях:
- Чрезвычайное повышение температуры
- Упадок давления масла в рабочей системе
- Уменьшение протока воды
- Чрезмерное повышение давление нагнетания
- При повреждении системы управления и электропривода
При аварийном отключении подается световой и звуковой сигнал.

Условия эксплуатации и характеристики

Климатическое исполнение – согласно ГОСТу 15150-69
Высота над уровнем моря – не более 1000 м
Взрывоопасная окружающая среда для взрывозащищенного исполнения
Допустимый уровень примесей в воде для охлаждения – 40 мг/л
Допустимая жесткость воды- 7 мг-экв/л
Допустимое количество ионов 1,5 г/л. Недопустимо наличие ионов натра, меди и калия.
Давление воды – не более 0,25 МПа
Оптимальное давление при 100% производительности от 0,1 до 0,12 МПа. Если производительность 50%, то от 0,055 до 0,065 МПа.
Масло меняется каждые 2500-3000 часов наработки.

Информация о поставках и обслуживании компрессоров

Предприятие "ПРОМЭНЕРГО" выполняет поставки запасных частей и комплектующих для компрессоров 402ВП-4/220, и выполняет обслуживание данных компрессоров. Для потребностей заказчиков, предлагаем следующие запасные части с постоянно пополняемого склада: поршни ступеней сжатия, поршневые кольца, лубрикаторы, смазочные станции, цилиндры, газоохладители, клапаны ПИК, крейцкопфы, шатуны, электродвигатели для компрессоров 402ВП-4/220, вкладыши номинального и ремонтных размеров, шатунные болты, гайки, штоки, теплообменные элементы и многое другое.

Предприятие выполняет профессиональные ремонты компрессоров серии 402ВП-4/220 с последующей поставкой запасных частей. Одновременно, при выполнении ремонта и поставки запасных частей предоставляется расширенная гарантия. По всем возникающим вопросам вы можете связаться с отделом по работе с клиентами.

По желанию заказчика доставляем запасные части и комплектующие для компрессоров в любой город или населенный пункт Российской Федерации автотранспортными компаниями-перевозчиками, а также железнодорожным транспортом. Доставка осуществляется за счет покупателя, силами продавца.

Линейка поршневых компрессоров производителя: Подобная модель: компрессор 402ВП-4/400. Воздушный компрессор 305ВП-30/8, поршневой компрессор 2ВМ4-24/9, компрессор 2ВМ4-27/9, двухступенчатый компрессор 302ВП-10/8.
